Pannelli solari termici e componenti per impianti solari

RICHIEDI UN PREVENTIVO

impianti fotovoltaici

PANNELLI SOLARI KIT PER L’ABBINAMENTO DELL’IMPIANTO SOLARE ALLA CALDAIA A GAS

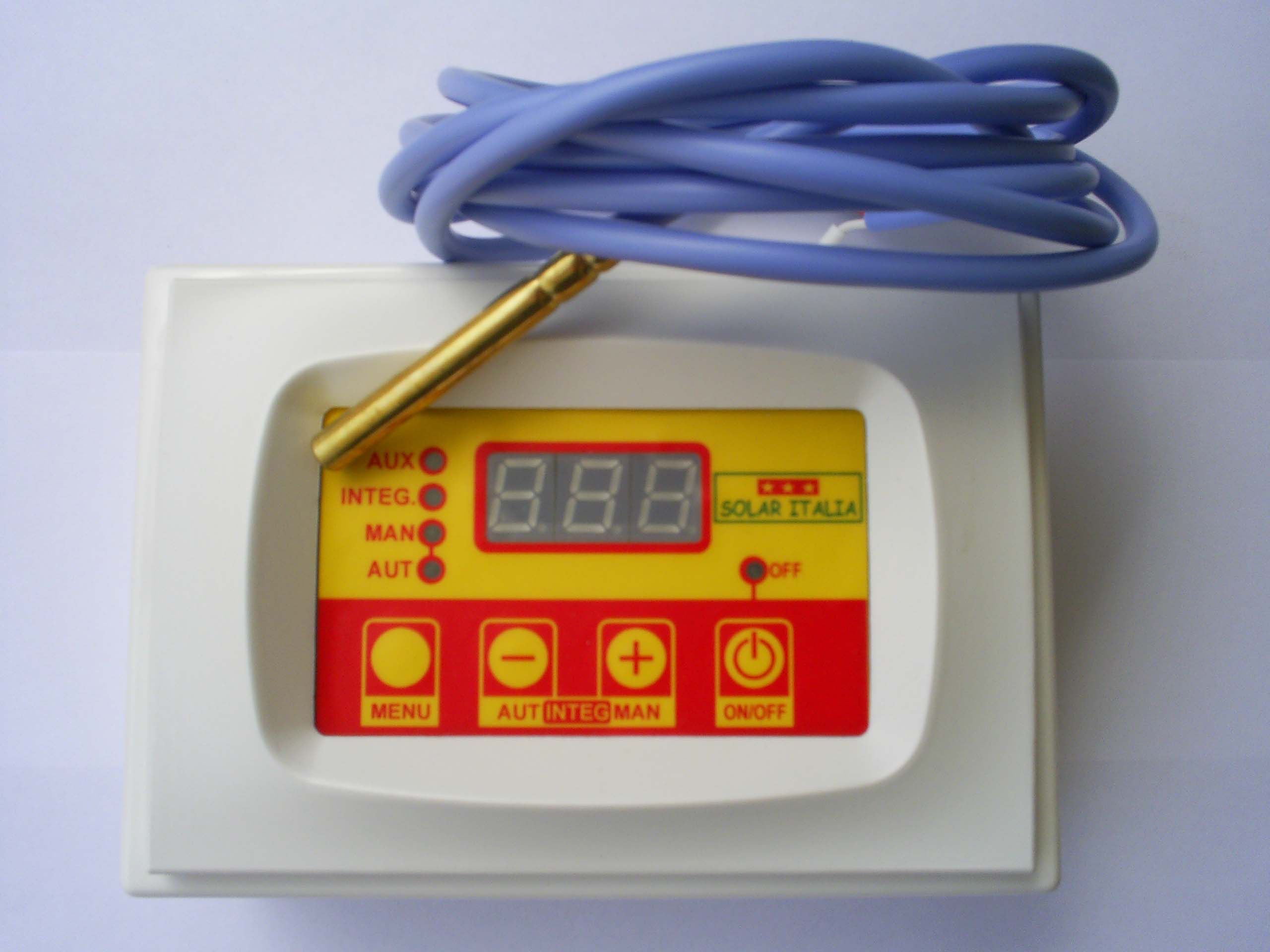

Il Kit è composto dalla nostra centralina solare per impianti solari termici a circolazione naturale (fig.1) e dalla nostra valvola motorizzata (fig.2 ), questo sistema è appositamente progettato per la gestione automatica dei nostri impianti a circolazione naturale con sistema di integrazione caldaia (a gas o gasolio).

La centralina di (fig.1) gestisce l’apertura e la chiusura della valvola motorizzata (fig.2 ) per l’abbinamento dell’impianto solare termico alla caldaia , consentendo alla caldaia di intervenire automaticamente per l’integrazione termica.

fig. 1 fig. 2

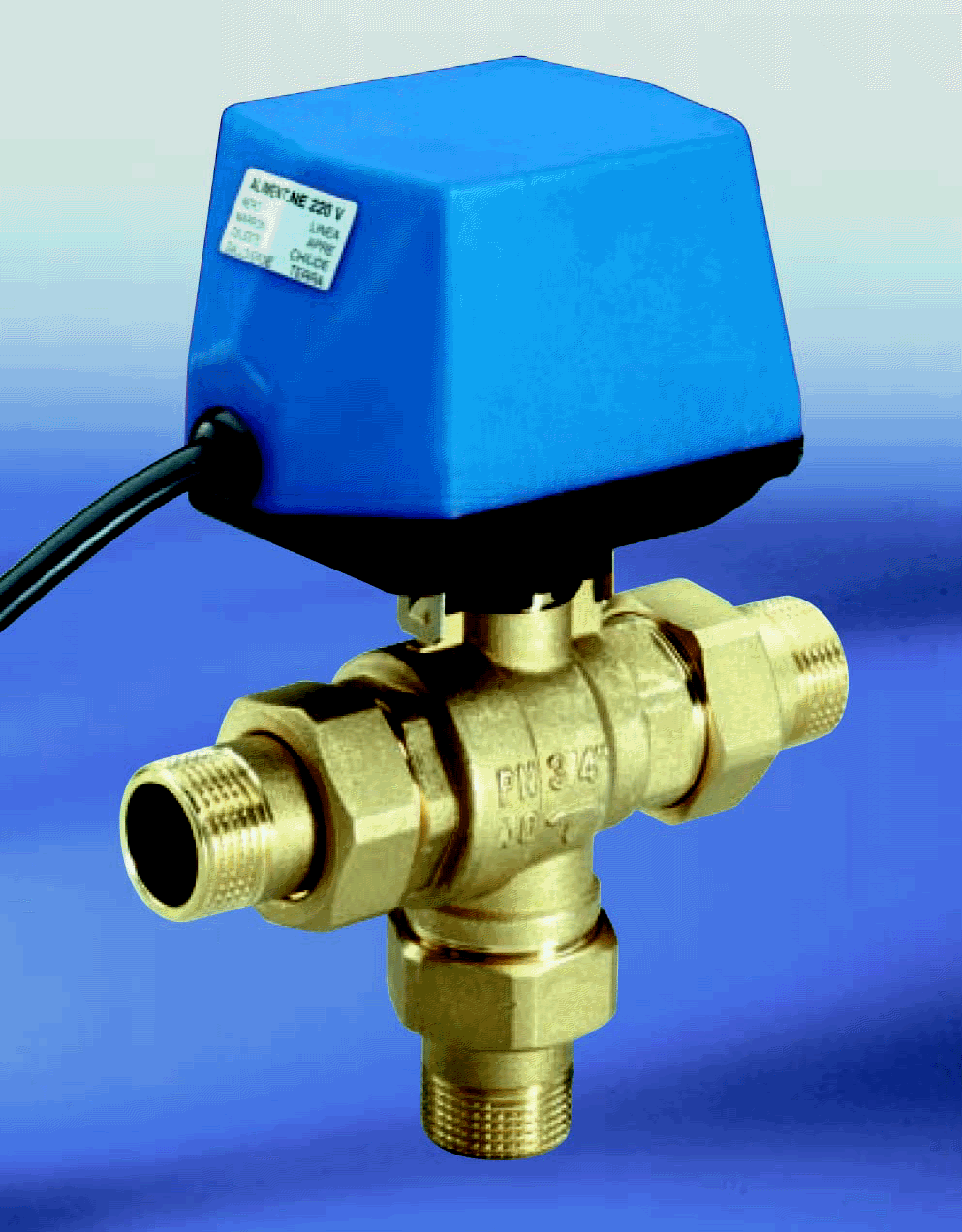

KIT VALVOLA MOTORIZZATA PER PANNELLI SOLARI COMANDATA DALLA CENTRALINA

                fig. 1                                  fig. 2

kit per integrare l'impianto solare a circolazione forzata alla caldaia a Gas

IL KIT  PANNELLI SOLARI PERMETTE L'ABBINAMENTO TERMICO INTEGRATIVO AUTOMATICO DEI NOSTRI IMPIANTI SOLARI TERMICI A CIRCOLAZIONE FORZATA AD UNA CALDAIA A GAS ISTANTANIA, PERMETTENDO ALLA CALDAIA A GAS IL SUO INTERVENTO QUANDO L'IMPIANTO SOLARE NON E' TERMICAMENTE SUFFICIENTE NELLE GIORNATE DI CATTIVO TEMPO O POCA INSOLAZIONE.

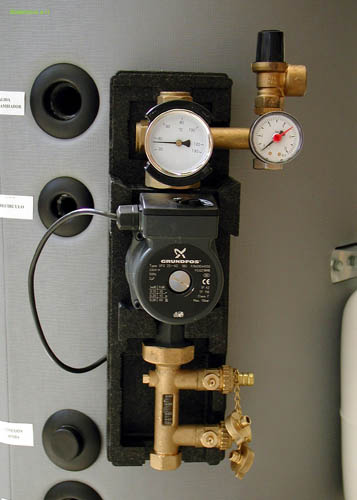

Kit per la circolazione del fluido solare per impianti a PANNELLI SOLARI - circolazione forzata



IL KIT IDRAULICO PER PANNELLI SOLARI E' UTILIZZATO PER L'INSTALLAZIONE, ESSO FA INNESCARE LA CIRCOLAZIONE FORZATA DEL FLUIDO TERMOVETTORE E VA MONTATO AL  SERBATOIO DI ACCUMULO SOLARE AD ALTO RENDIMENTO

Liquido termovettore per impianto solare termico

 GLICOLE PROPILENICO PER IMPIANTI SOLARI TERMICI -  PANNELLI SOLARI



E' UN LIQUIDO DI TIPO PERMANENTE A BASE DI GLICOLE ETILENICO INIBITO, CHE GARANTISCE UN ECCELLENTE PROTEZIONE DI TUTTI GLI IMPIANTI SOLARI DAL GELO E DALLA CORROSIONE

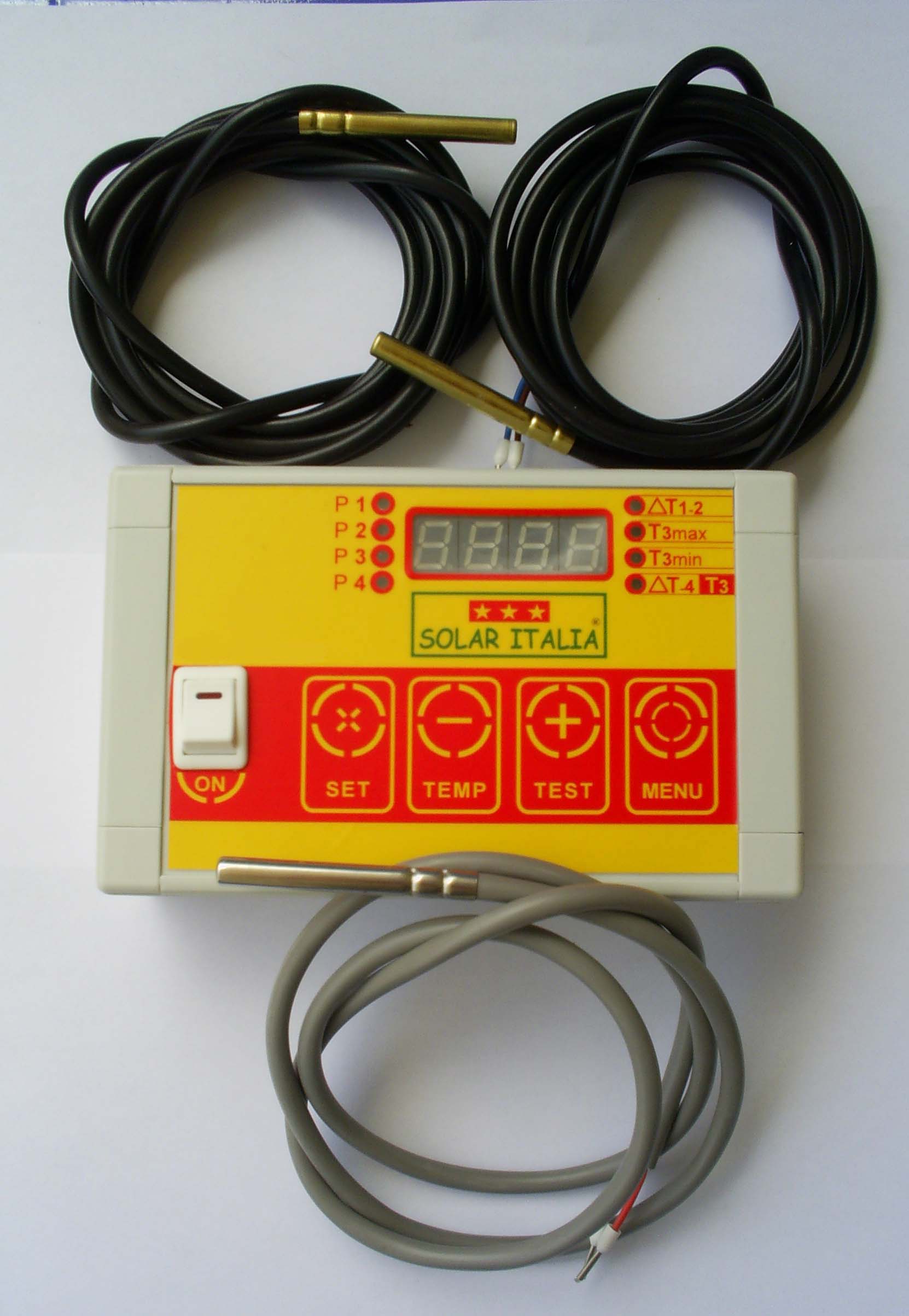

CENTRALINE SOLARI DI CONTROLLO PER IMPIANTI SOLARI TERMICI - PANNELLI SOLARI

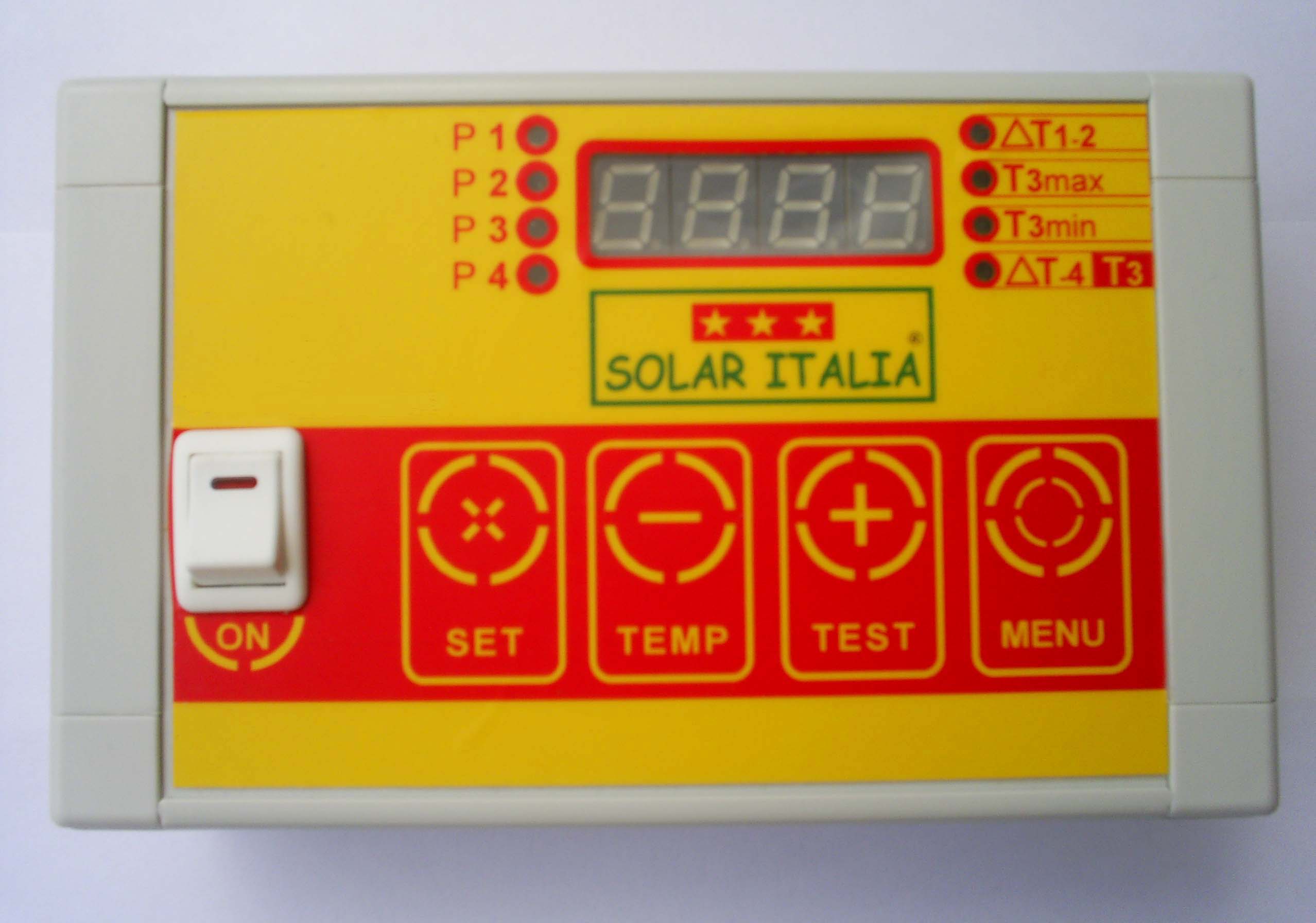

La nostra Centralina Solare di controllo e gestione

per

impianti solari termici a circolazione forzata



(fig.1)

GENERALITÀ

La centralina (fig.1) è appositamente studiata per la gestione di impianti a pannelli solari utilizzanti elementi di accumulo. La sua versatilità permette applicazioni per un ampio range di configurazioni degli impianti. Il display e i led permettono di visualizzare le temperature rilevate dalle sonde, di monitorare i dispositivi attuatori e di segnalare eventuali guasti.

CONFIGURAZIONI

Le diverse applicazioni della centralina sono riconducibili a quattro configurazioni principali degli impianti a pannelli solari . Ogni configurazione gestisce quattro uscite, mentre, a seconda della configurazione che si vuole utilizzare, le sonde collegabili sono 3 oppure 4.

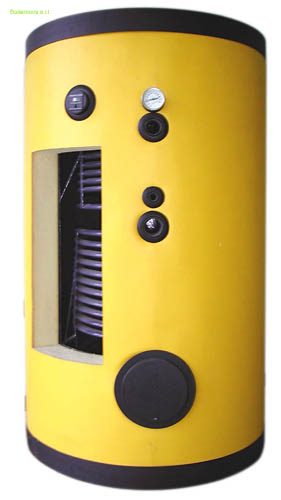

BOLLITORI SOLARI E ACCESSORI PER IMPIANTI SOLARI TERMICI

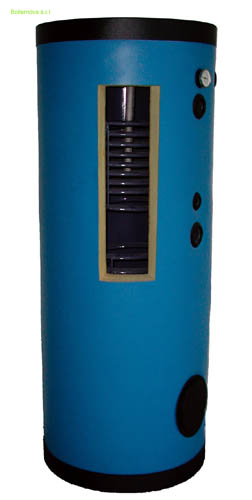

BOLLITORI VERTICALI A N.1 SERPENTINO FISSO PER PANNELLI SOLARI

BOLLITORI SOLARI IN ACCIAIO AL CARBONIO, CON TRATTAMENTO INTERNO VETRIFICAZIONE DUE MANI ,RISPETTA DIN 4753 PARTE 3.

SONO DOTATI DI FLANGIA DI ISPEZIONE E PULIZIA.

SONO COIBENTATI CON POLIURETANO RIGIDO.

CAPACITA' DA 150 LITRI A 1000 LITRI.

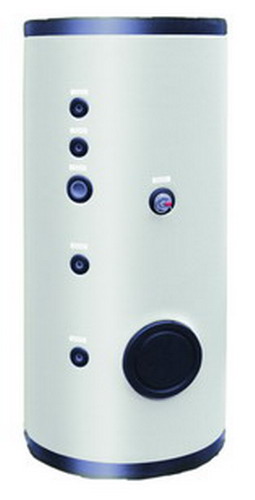

BOLLITORI SOLARI VERTICALI A N.2 SERPENTINI FISSI PER PANNELLI SOLARI

BOLLITORI SOLARI PER PANNELLI SOLARI IN ACCIAIO AL CARBONIO, CON TRATTAMENTO INTERNO VETRIFICAZIONE DUE MANI ,RISPETTA DIN 4753 PARTE 3.

SONO DOTATI DI FLANGIA DI ISPEZIONE E PULIZIA.

SONO COIBENTATI CON POLIURETANO RIGIDO.

CAPACITA'DA 150 LITRI A 1000 LITRI.

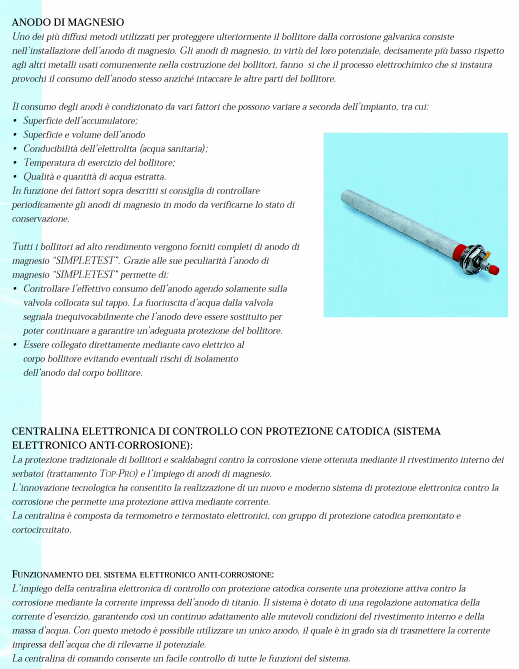

ANODO DI MAGNESIO : DISPOSITIVO DI PROTEZIONE GALVANICA PER BOLLITORI SOLARI

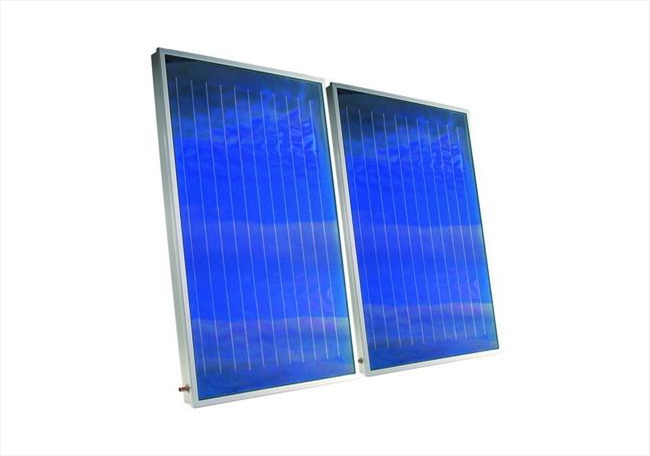

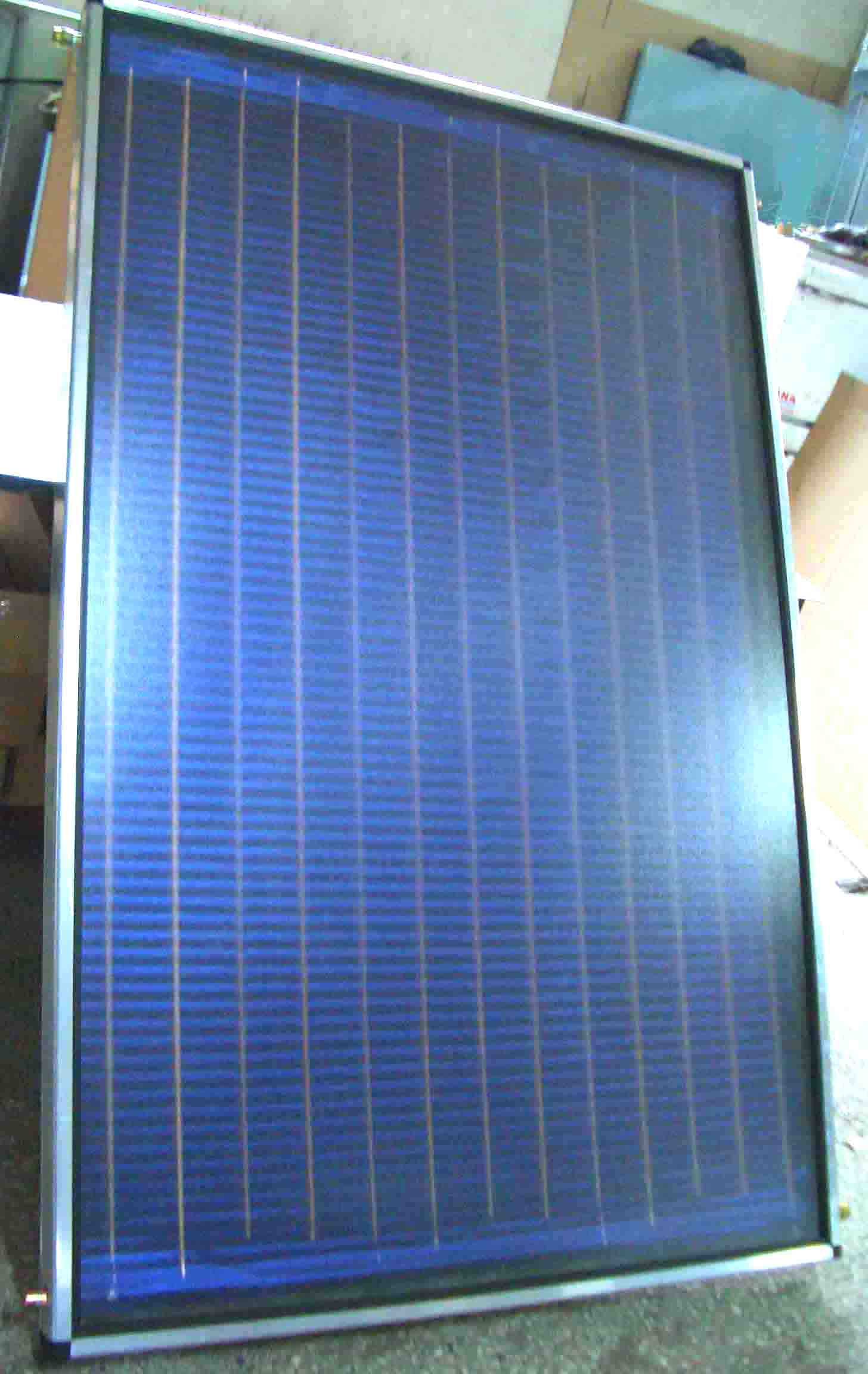

Pannelli solari termici con assorbitore in rame selettivo al titanio

assorbitore con superficie unica e saldatura ad alta frequenza

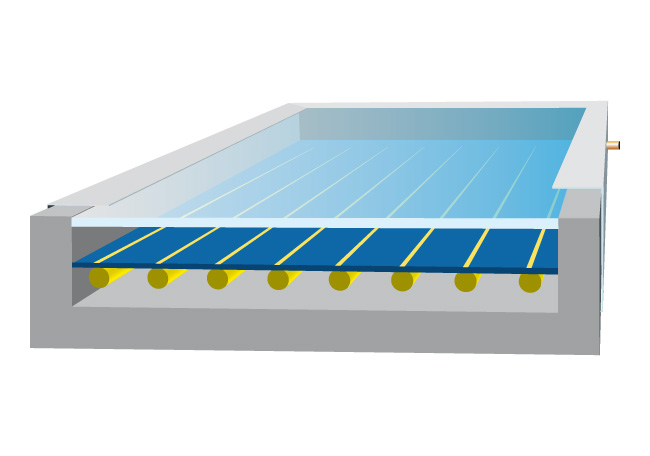

Caratteristiche tecniche dei collettori : PANNELLI SOLARI

ASSORBITORE SELETTIVO

1. Telaio collettore: in profilati di alluminio Al Mg Si 05.

2. Copertura posteriore: acciaio galvanizzato di 0,6 mm di spessore, ermeticamente fissato con guarnizione elastica EPDM.

3. Batteria: in tubi di rame di 0,5 mm di spessore (in testata) e 0,7 mm (sul fascio colletore) saldati tra loro.

4. Tubi ø 22 per il ritorno e l’alimentazione del collettore.

(DIN 1754 F22 &1787 &17671)(EN 10204-3.1).

5. Tubi ø 10 per l’assorbimento termico del collettore.

6. Assorbitore: in unico foglio di rame profilato di 0,2 mm di spessore, con rivestimento speciale

sottovuoto d’aria, ad altÔ assorbimento e bassa emissione che ricopre tutta la superficie della finestra ed i tubi di alimentazione e di ritorno, aumentando il potere captante del collettore, saldato alla batteria con saldatura ad ultrasuoni. Distanza tra i tubi = 93 mm (SF-Cu, OF-Cu, E-Cu, R240 EN 1652).

7. Isolamento termico efficace con fibra di vetro precompressa, spessore 30 mm, copertura con lana di vetro per minimizzare le perdite di calore. Conduttività termica dell’isolamento: Ï = 0,035 W/m grd (misurazione a 0oC).

8. Copertura trasparente: lastra di vetro temperato, spessore 4 mm, con basso contenuto di ossidi di ferro e coefficiente di dilatazione costante ed alta permeabilità alla luce (>92%), resistente a condizioni ambientali estreme (grandine, cambiamenti di temperatura ecc.).

Scheda tecnica Pannelli solari termici SOLAR ITALIA

Collettore solare con assorbitore selettivo

Pannello S150

Pannello S200

Pannello S260

Superficie totale pannelli solari

1,5 mq

2,0 mq

2,6 mq

Numero di tubi di assorbimento

10

10

13

Mezzo di trasmissione del calore

Glicole p.

Glicole p.

Glicole p.

Capacita’  liquido

1,45

1,75

2,12

Coefficiente di assorbimento

95%

95%

95%

Coefficiente di emissione

5%

5%

5%

Superficie assorbitore mq

1,4

1,9

2,4

Ingombro mm

1500x1000x80

2000x1000x80

2000x1300x80

Peso totale senza liquido

28

40

50

Rendimento massimo collettore Eta

0,8

0,8

0,8

Pressione massima di prova

15 bar

15 bar

15 bar

Pressione massima di funzionamento

10 bar

10 bar

10 bar

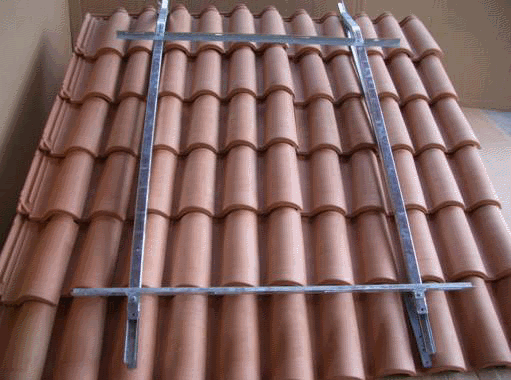

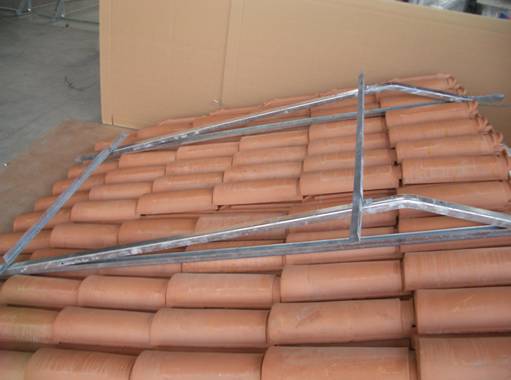

STRUTTURE DI SUPPORTO PANNELLI SOLARI PER TETTI PIANI E STRUTTURE DI SUPPORTO PANNELLI SOLARI PER TETTI A FALDA
